Zweipunkteregler im Haushalt

Funktionsweise

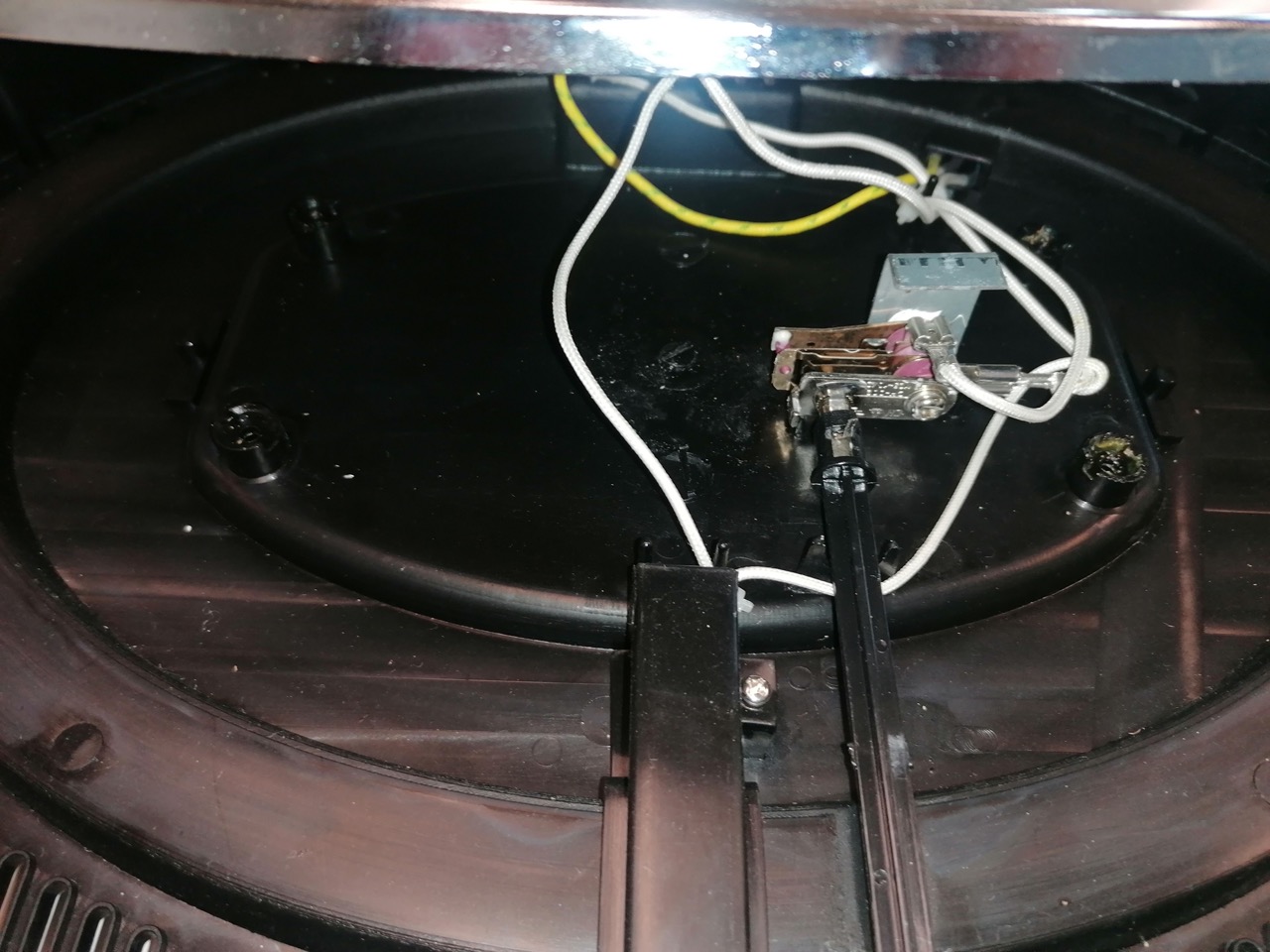

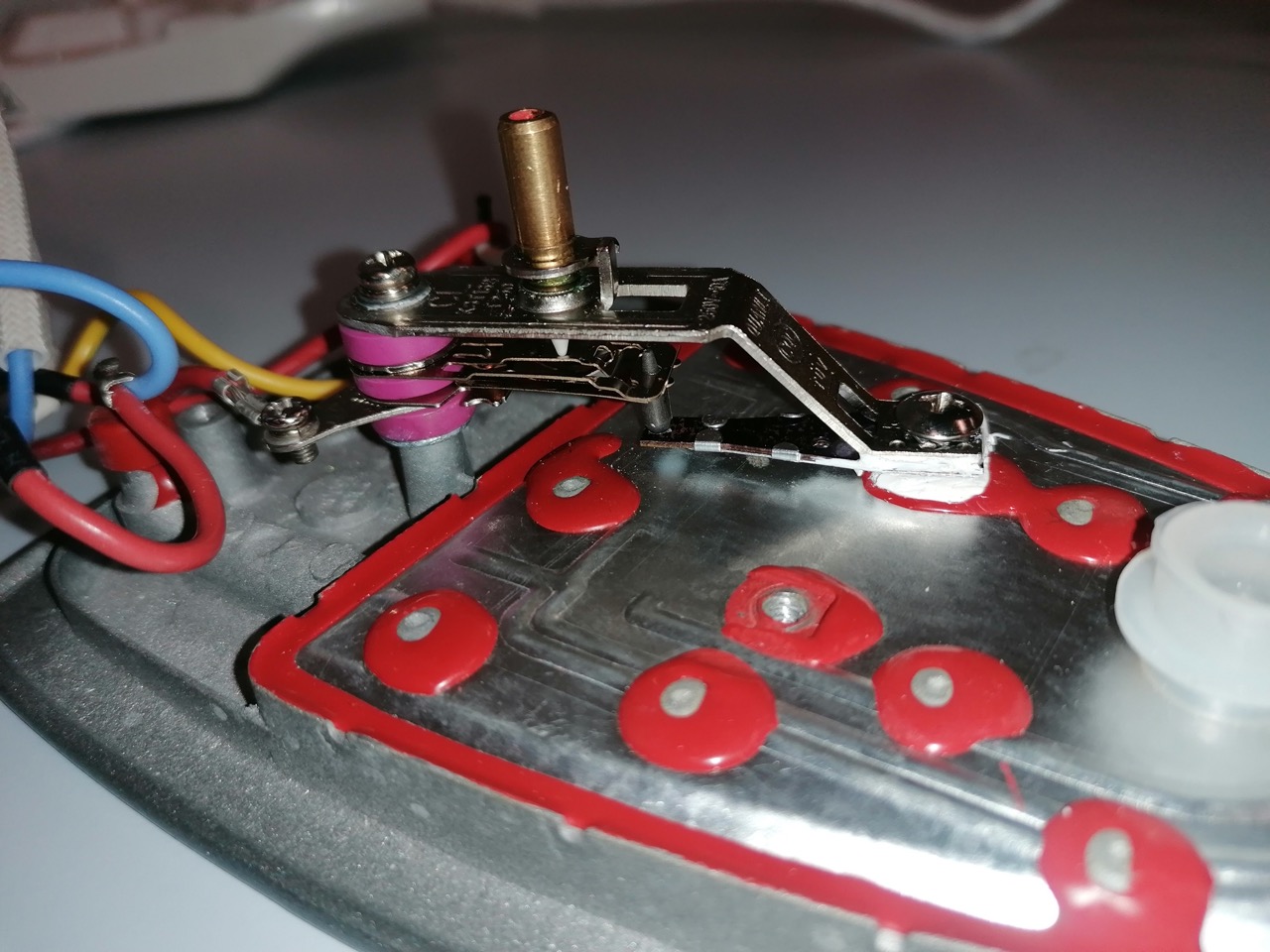

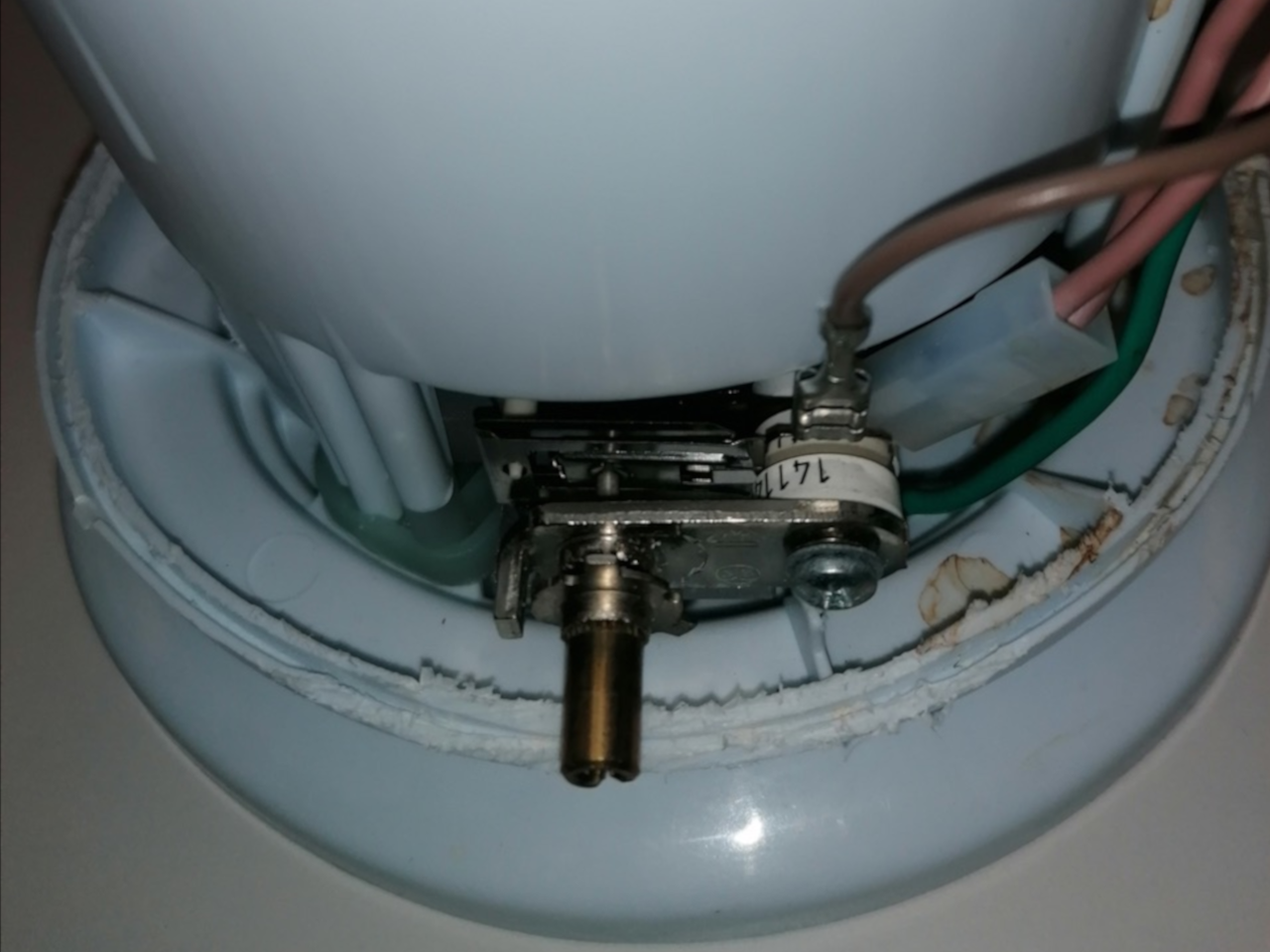

Die drei abgebildeten Haushalt-Geräte haben gemeinsam, dass sie etwas erwärmen und dabei automatisch darauf achten müssen, dass die Temperatur nicht zu stark ansteigt. Aus diesem Grund ist bei allen drei Geräten ungefähr dasselbe Bauteil integriert: Ein Zweipunktregler auf der Basis eines Bimetall-Streifens. Der Bimetallstreifen biegt sich bei hohen Temperaturen, was dazu führt, dass der Kontakt zur Heizspule unterbrochen wird. Kühlt sich das System wieder ab, so biegt sich der Bimetallstreifen wieder zurück und schaltet die Heizung wieder ein.

Unterschied zwischen Steuerung und Regelung

Simulation

Wähle den Fön oder Raclette-Ofen und stelle ihn auf «Zweipunktregler». Beobachte den Verlauf der Temperatur (ganz oben) und den Verlauf der Heizspannung (mitte). Du wirst beobachten, dass die Heizung sich ausschaltet, wenn die Temperatur leicht über dem Sollwert liegt und sich erst wieder einschaltet, wenn die Temperatur leicht unter dem Sollwert liegt. Diese Differenz ver-hindert, dass zu oft geschaltet wird, denn jeder Schaltvorgang schadet dem Schalter und er über-lebt in der Regel nur 100'000 Schaltvorgänge, bevor er dann definitiv defekt ist.
